Горит Датчик Давления Масла Змз 405… Проверка контрольного ддм
Горит масло у автомобиля Газель с УМЗ-4216: разбираемся с причинами
Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.
Характеристики, конструкция и принцип действия датчика давления масла

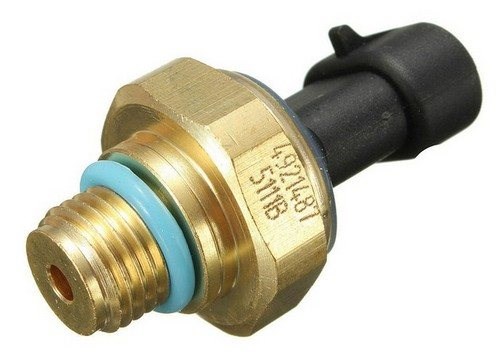

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:
- рабочий элемент — реостат;
- номинальное напряжение, В — 12;
- номинальный ток, А — 0,15;
- рабочий диапазон, кгс/см2 – 0–6;
- сопротивление при отсутствии давления, Ом — 159–173;
- размер посадочной резьбы, в дюймах – ¼.
Характеристики, конструкция и принцип действия датчика аварийного давления масла
Это интересно: Как сделать шумоизоляцию автомобиля? Датчик типа ММ11Д
- рабочий элемент — диафрагма;
- номинальное напряжение, В — 12;
- срабатывание при давлении, кгс/см2 – 0,4–0,8;
- размер посадочной резьбы, в дюймах – ¼.
Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.
Газель 406 двигатель нормальное давление масла
Самостоятельная замена ДДМ автомобилей ГАЗ
Датчик давления масла двигателя ЗМЗ 405 406 409
- Нужно отключить прибор и отсоединить все провода, ведущие к датчику (также его и можно обойти);
- Снятие и замена датчика уровня масла в двигателе проводится при помощи ключа 21 (схема ниже);
- Далее снимается заглушка в коробке (ею оснащен не каждый прибор, поэтому в случае отсутствия такой детали просто пропускаем этот шаг);
- Датчик вынимается вместе со всеми уплотнителями и кольцами, и проверяется электросхема;
Почему горит масло авто Газель с двигателем УМЗ-4216 и как устранить неполадку? Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.
Как проверить датчик давления масла
Видео: проверка давления масла в системе
Другие неисправности
Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.

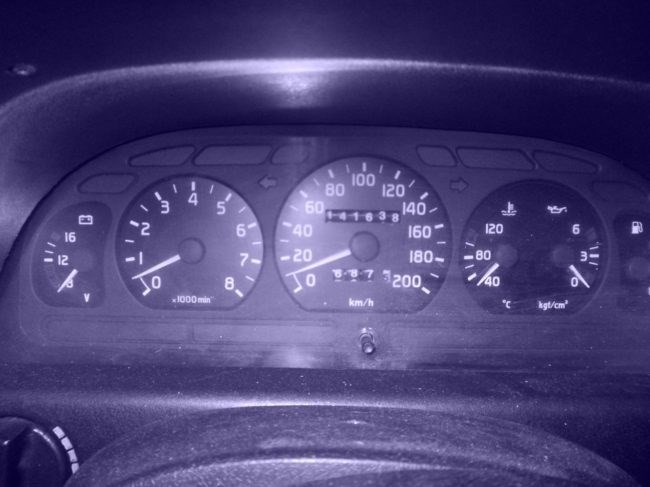

Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.
Пропало давление масла в двигателе ЗМЗ 406, как быть, что делать?
- рабочий элемент — реостат;
- номинальное напряжение, В — 12;
- номинальный ток, А — 0,15;
- рабочий диапазон, кгс/см 2 – 0–6;
- сопротивление при отсутствии давления, Ом — 159–173;
- размер посадочной резьбы, в дюймах – ¼.
Куда подложить шайбу для увеличения давления маслонасос 406 двигатель Если столкнулись с такой проблемой необходимо выяснить причины и устранить их:
Давление масла в двигателе пропадало постепенно.
Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

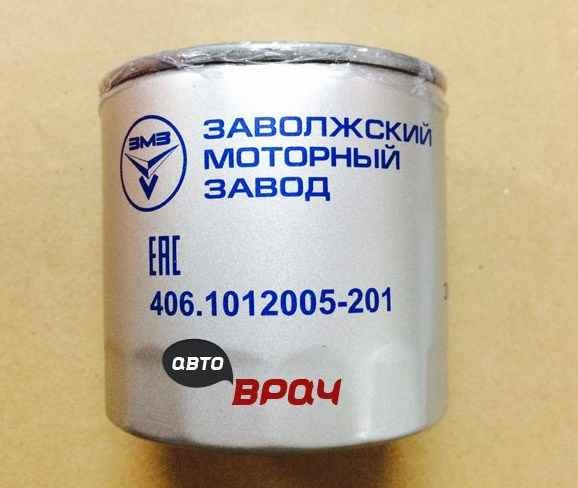

Самая частая причина – масляный фильтр.
Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!
Вторая по популярности причина – попадание бензина в топливо
Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.
Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.
- Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется большая часть давления.
- Второе по популярности место – изношенные гидронатяжители цепей.
- Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
- Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
- Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.
Четвертая причина — пружины масляного перепускного клапана.
На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.
Как самостоятельно произвести замену в моторах ЗМЗ 405, 406, 409
- Более частая замена масляного фильтра.
- Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
- Отключение масляного радиатора или замена его на теплообменник.
- Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
- Подкладывание 2-3 шайб под пружину масляного перепускного клапана
Пропало давление масла в двигателе змз 406 Обязательно перевтульте промежуточный вал и разверните втулки правильно.
Индикатор давления
Постоянно высокие показатели могут указывать на неисправность датчика. Это может быть внутреннее короткое замыкание в датчике, или путь сигнала может быть полностью разрушен.
Опять же, важно сбросить реально низкое давление, управляя измерительным щупом и слушая двигатель. Слишком большое количество смазки может привести к пониженному давлению из-за вспенивания, что также не подходит для автомобиля, поэтому не нужно переполнять его.
Повреждение датчика является не только помехой, но и опасностью. Приходится останавливаться каждый раз, когда появляется ощущение, что не все в порядке, и это быстро надоедает.
Также можно винить во всем плохой датчик, когда, на самом деле, возникла проблема, и неисправный измеритель не в состоянии предупредить о ней. Сломанный измеритель требует немедленной замены. Это избавит от хлопот и возможных повреждений автомобиля в долгосрочной перспективе.
| Двигатель | Автомобиль | Значение давления (кгс/см 2 ) | Условия |
| ЗМЗ-406 | «Волга» «Газель» | 2–4 | движение 50 км/ч |
| 4,5 | холодный мотор | ||
| 1,5 | жара | ||
| 1 | критерий неисправности | ||
| ЗМЗ-402 | «Волга» «Газель» | 2–4 | движение 50 км/ч |
| 4,5 | холодный мотор | ||
| 1,5 | жара | ||
| 1 | критерий неисправности на средних оборотах в движении | ||
| 0,5 | критерий неисправности на холостом ходу | ||
| ЗМЗ-405 | «Газель» | 4,6 | срабатывание перепускного клапана фильтра |
| 6 | максимально допустимое | ||
| 0,4–0,8 | включение аварийной сигнализации | ||
| ГАЗ-560 | «Волга» «Газель» | 1 | на холостом ходу 850 об/мин, 80–85 °C |
| 5–7 | 3800 об/мин, нормальное | ||
| 4 | 3800 об/мин, кратковременно допустимое | ||
| УМЗ-421 | «Газель» | 1,3 | 80 °C, 700 об/мин, масляный радиатор выключен |
| 3,5 | 80 °C, 2000 об/мин, масляный радиатор выключен | ||
| 0,8 | 80 °C, 700 об/мин, масляный радиатор включён | ||
| 2,5 | 80 °C, 2000 об/мин, масляный радиатор включён |
Расположение в силовых агрегатах ЗМЗ 405, 406, 409
Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра
Места установки датчиков на двигателях автомобилей ГАЗ
Норма давления масла в двигателях ЗМЗ
- вязкость масла,
- температура двигателя,
- температура окружающей среды,
- частота вращения коленвала,
- нагрузка,
- наличие масляного радиатора.

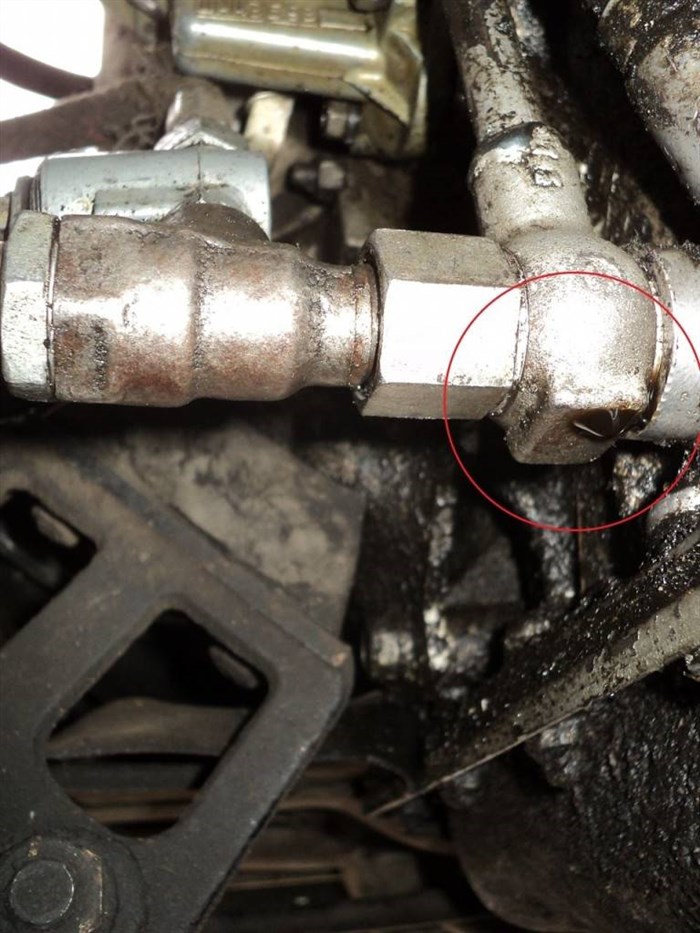

Видео: проверка давления масла в системе Оба датчика вкручены в один раздвоенный штуцер (тройник), который ввернут в ГБЦ и соединён с одним из масляных каналов системы смазки. К датчикам подведены провода питания.
Устранение протечки масла
Всем доброго дня. В сегодняшней статье мы рассматриваем типовую проблему – пропало давление масла в двигателе ЗМЗ 406. К сожалению это довольно распространенная проблема и типовых причин довольно много в статье мы разберем все причины и то, как они проявляются.

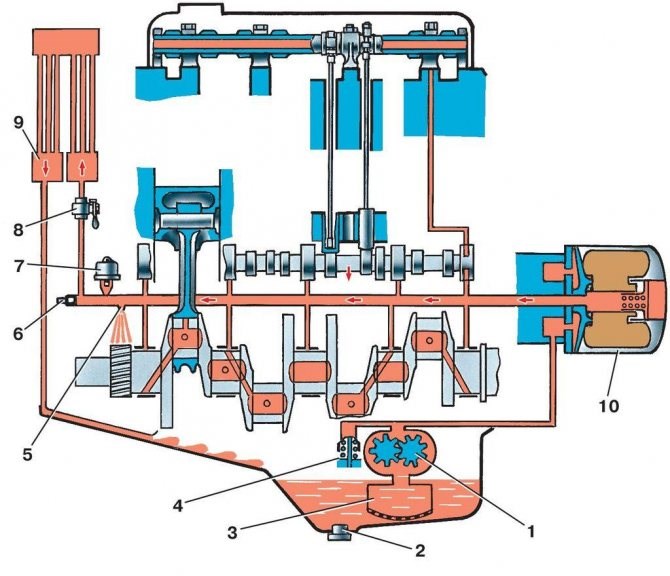

Начнем с описания конструкции системы смазки ЗМЗ 406:
Самые проблемные места в системе смазки – редукционный клапан, втулки промежуточного вала и гидронатяжители цепей, но обо всем по порядку…
Уязвимые места системы охлаждения
не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;
Признаки снижения давления масла Если пропало давление масла, следует учесть и то, что, скорее всего, где-то произошла протечка. Если мотор подтекает, то это можно обнаружить по масляным пятнам, которые образуются на местах стоянки. Просмотрите тот участок, на котором недавно стояла машина, и если замечены масляные пятна, принимайте меры по устранению протечки. Но не только протечка может влиять на уровень масла.
О присадках и свойствах масел для поднятия давления в системе
На этом будем заканчивать сегодняшний материал. Впереди нас ожидает много интересных статей из области обслуживания двигателя и автомобиля вообще. Поэтому подписывайтесь на наши обновления, чтобы в дальнейшем получать полезную рассылку. Пока!
Практическая компоновка двигателей различается, но, как правило, позиция датчиков давления масла (ДДМ) в системе смазки одна и та же, после фильтра. Где именно — не так уж и важно, так как давление во всей магистрали одно и то же.
Давление во всей масляной магистрали одно и то же
На двигателях семейства ЗМЗ-406 оба датчика — аварийный и контрольный — установлены с левой стороны блока в верхней части головки.
На двигателях семейства ЗМЗ-406 оба датчика — аварийный и контрольный — установлены с левой стороны блока в верхней части головки

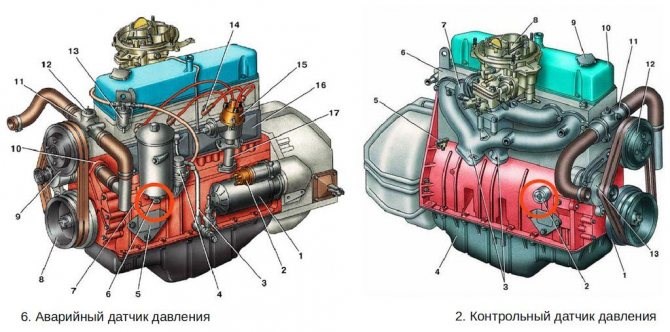

На ЗМЗ-402 также могут быть установлены два датчика, но их места по разные стороны мотора. Аварийный находится слева под масляным фильтром. Контрольный — с противоположной стороны на уровне шкива водяного насоса.
На ЗМЗ-402 также могут быть установлены два датчика, но их места по разные стороны мотора
На ЗМЗ-405 положение датчиков такое же, как и на 406-х двигателях.
На ЗМЗ-405 положение датчиков такое же, как и на 406-х двигателях
Месторасположение ДДМ на дизельном двигателе ГАЗ-560 — над масляным фильтром.
Месторасположение ДДМ на дизельном двигателе ГАЗ-560 — над масляным фильтром
Датчики двигателя УМЗ-421 установлены впереди справа на уровне нижнего среза генератора.
Датчики двигателя УМЗ-421 установлены впереди справа на уровне нижнего среза генератора
| Вид датчика давления масла | Неисправность | Проявление |
| Аварийный | обрыв или увеличение сопротивления контакта | не горит сигнальная лампа |
| залипание электродов контакта | постоянно горит сигнальная лампа | |
| нарушение целостности диафрагмы | низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах | |
| нарушение герметичности датчика | подтекание масла из датчика | |
| Контрольный | обрыв реостата | отсутствие показаний указателя давления |
| увеличение сопротивления подвижного контакта | заниженные показатели давления | |
| нарушение целостности диафрагмы | отсутствие показаний или заниженные показатели давления | |
| нарушение герметичности датчика | подтекание масла из датчика |
О двигателях ЗМЗ
Особенности конструкции
Давление масла в двигателе пропадало постепенно.
- Если уровень хороший, но слышен громкий шум от двигателя, это может означать, что масляный насос не работает, и нельзя перезапускать двигатель, пока насос не будет отремонтирован.
- Если обнаружен низкий уровень, это может означать отсутствие давления со стороны протекающего шланга или прокладки. В этом случае нужно обязательно прекратить движение, пока не будет решена проблема.
- Периодическое мигание индикатора является, вероятно, самым четким сигналом того, что сам измеритель выходит из строя.
- Перед продолжением работы нужно всегда проверять уровень масла и убедиться в отсутствии необычных шумов.
Как проверить давление Устанавливаются эти моторы на автомобили «Волга», «УАЗ», «ГАЗель», «Соболь». Семейство включает в себя моторы ЗМЗ-402, 405, 406, 409, 515 и ряд их специальных модификаций. У двигателей ЗМЗ есть свои плюсы:
