Что делать, если не включается задняя передача на Ладе Калина
Необходимо поднять чехол.
Поднимаем чехол на рычаге КПП – видим фишку.
Если после замыкания контактов задняя включается – неисправен магнитный выключатель на рычаге.
Если напряжение на контактах отсутствует – проверяем проводку до соленоида в коробке.
Проводка, идущая от рычага КПП до соленоида, находится на Лада Калина у левого лонжерона под днищем. Из-за этого на неё воздействует вода, снег, на состояние влияют и реагенты с дорог.
Чтобы увидеть соленоид, нужно выкрутить колесо до упора.
На фото показаны контактные разъемы соленоида.
Длительная эксплуатация автомобиля приводит к перегниванию провода. Проверяется наличие напряжение на выходе соленоида. Если оно есть, значит проводка перебита, нужно осмотреть ее на предмет повреждения.
Для проверки вытаскиваем проводку в подкапотное пространство.

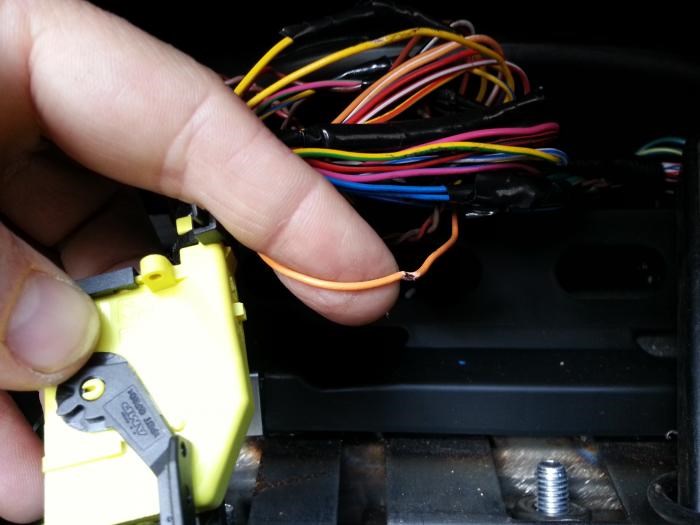

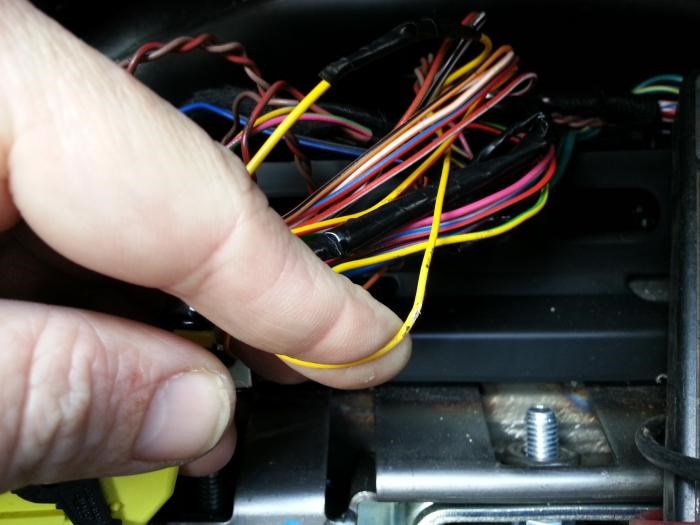

Меняем поврежденные провода на новые и прячем их в гофру.
После замены проводки прозванием цепь – всё в норме!
После предыдущей проверки может быть и другой результат – напряжения на выходе не будет. При целостности предохранителя остается убедиться в целостности обмотки внутри соленоида.
Для диагностики от элемента отключаются все провода, на них проверяется напряжение. Если оно есть, сгорел соленоид. Иначе – проблема кроется в питании на участке от предохранителя до рычага.
Частая проблема – облом штекера соленоида при езде по бездорожью.
Решается установкой защитной скобы из толстого металла.

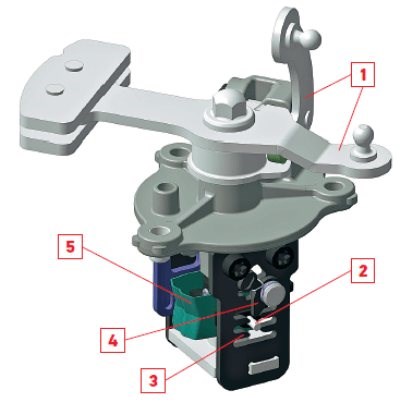

Для выяснения, почему может отсутствовать задний ход на вазовском автомобиле, необходимо понять, что здесь за конструкция, из каких деталей и узлов состоит. Сами шестерни заднего хода (ЗХ) находятся внутри КПП, в корпусе, так же, как и механизм выбора скоростей, снаружи картера расположены:
- две кулисы (реактивные тяги);
- рычаг переключения (РП);
- соленоид, блокирующий ЗХ, вкрученный в корпус коробки передач снаружи;
- блокировочное кольцо, находящееся на штоке рычага;
- выключатель, расположенный в ручке КПП.
Блокиратор задней передачи (ЗП) предохраняет КПП от случайного включения, а чтобы включить ЗХ, нужно блокировочное кольцо поднять вверх, сдвинуть рычаг сначала до упора влево, а затем подать вперед. Но иногда случается, что даже при поднятом выключателе ЗП отказывается работать, РП упорно не желает занять нужное положение.
Итак, почему не включается задняя передача:
- имеются дефекты на шестернях ЗП;

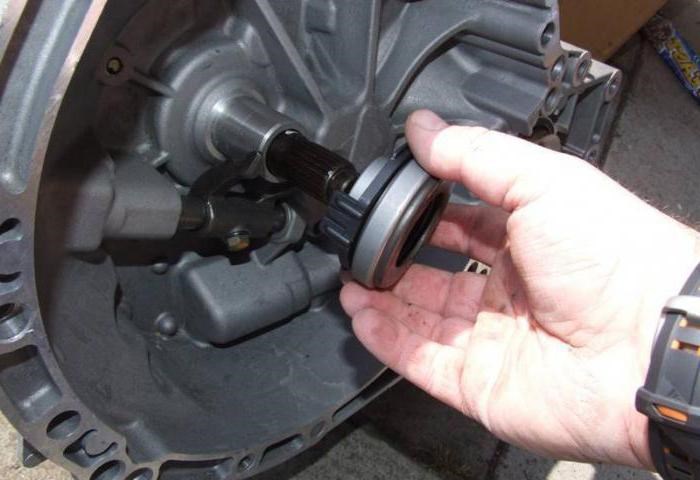

- отсутствует нормальный выжим сцепления;
- сломалась пружинка на оси в механизме выбора скоростей;
- не работает соленоид;
- не замыкаются контакты датчика;
- произошел обрыв провода, подающего питание на блокиратор;
- сгорел предохранитель F21, отвечающий за работу блокирующего устройства.
ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.
