Горит Лампочка Панели Приборов Ваз 21099. Популярные неисправности
Горит стоп на приборке ваз 2109

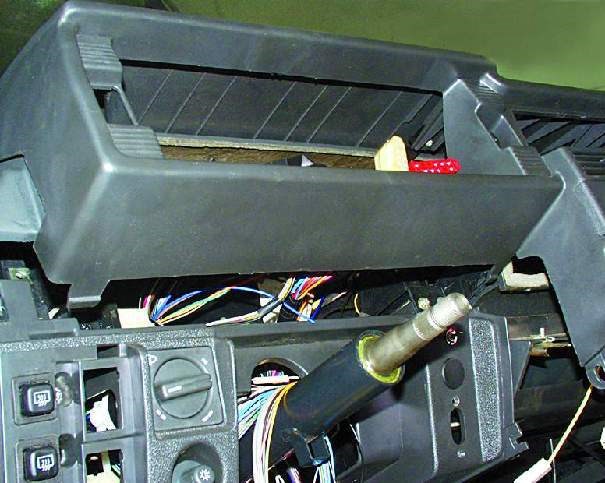

Какой предохранитель отвечает за подсветку панели приборов на Ваз 2109? Авто-мастерская онлайн Снятие панели, как вы можете заметить, процесс не сложный, но хлопотный. Много деталей, элементов, крепежей. Здесь самое главное четко придерживаться инструкции и не забывать, что демонтаж — только половина пути. Некоторые сталкиваются с проблемами в процессе обратной сборки.
Популярные неисправности
Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.
Не работает указатель уровня бензина и температуры
При полном топливном баке стрелка указывает на ноль
Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель
Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле
Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор
Лампа уровня горючего постоянно светится
Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания
Контрольные лампы не работают на щитке
Спидометр не работает, шумит гибкий вал
В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа
Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

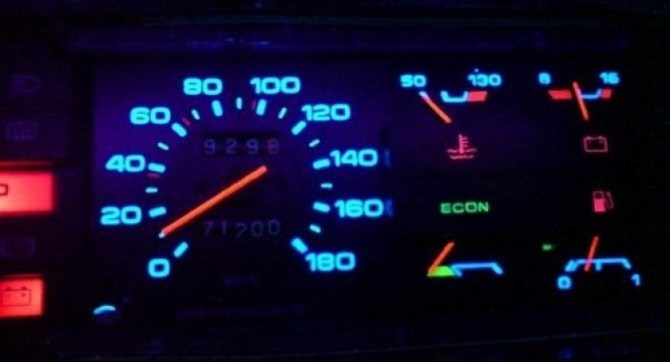

Панель приборов на ВАЗ 2109: описание, тюнинг, поиск неисправностей
- Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
- Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
- Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.
Панель приборов ВАЗ 2109: характеристики высокой и низкой версий, описание комбинации приборов, инструкция по снятию для ремонта и тюнинга 3.0 Технические данные и характеристики автомобилей

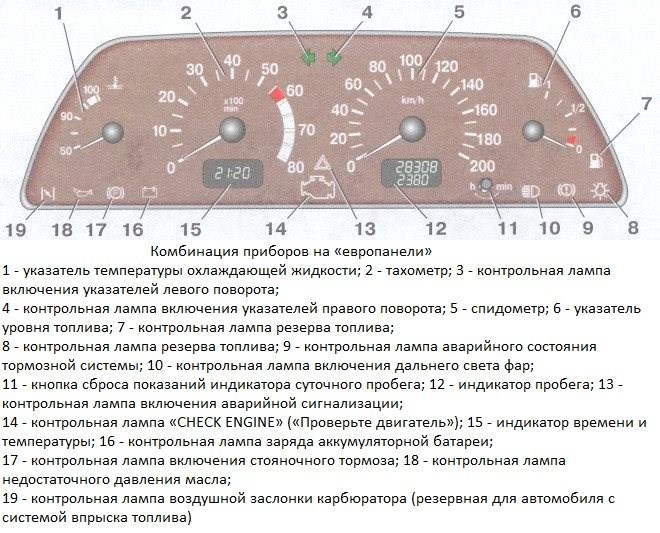

Особенности европанели
Европанель ВАЗ 2109
Здесь имеется большее количество лампочек и индикаторов, чем на карбюраторе. Дополнительно представлены лампочки:

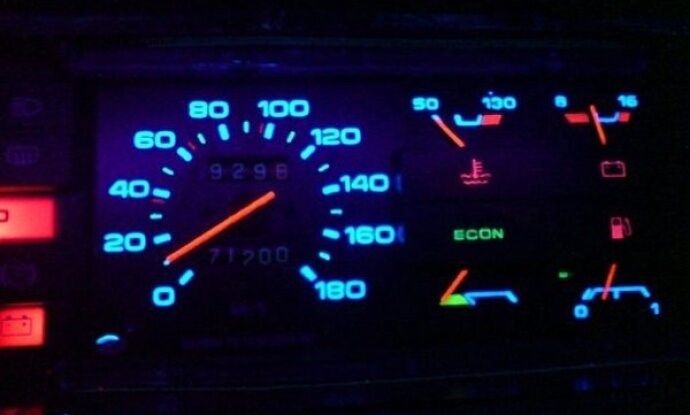

Приборка 21099 карбюратор: обозначения
Описанную в начале статьи расшифровку можно полноценно использовать в качестве примера для данного пункта.

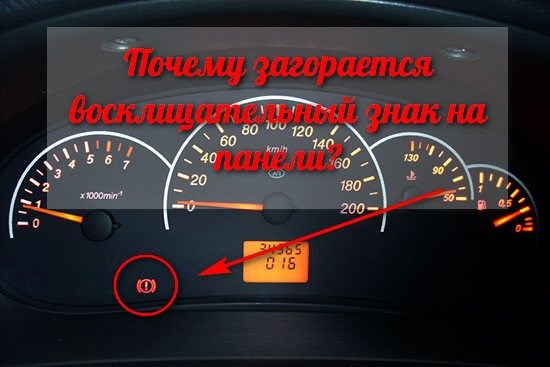

Горит стоп на приборке 2109
Лампа сигнализирует водителя о наличии непредвиденных проблем в бортовых цепях. При активации подобной надписи на приборке рекомендуется немедленно отправляться на СТО и искать причину.
| Неисправность | Причина | Способ устранения |
| Датчики температуры охлаждающей жидкости и уровня топлива не работают. | Повреждены датчики уровня топлива и температуры. Окислились или повреждены наконечники проводов. | Заменить датчики. Проверить состояние проводов. |
| При полном баке стрелка датчика уровня топлива возвращается к нулю. | Ограничитель хода поплавка установлен неправильно. | Отрегулировать ограничитель. |
| Скачет стрелка датчика уровня топлива | Недостаточное соприкосновение резистора датчика с токосъемником. Обрыв или повреждение обмотки датчика (резистора). | Подогнуть выводы резистора. Заменить датчик. |
| Постоянно горит сигнальная лампа резерва топлива. | Замыкание проводов на «массу». Гибкая шина датчика задевает топливную трубку. | Устранить замыкание. Отогнуть шину. |
| Не горит контрольная лампа. | Лампочка вышла из строя. |
