При включении зажигания тускло горит лампа аккумулятора. Загорелась лампочка зарядки аккумулятора? Не стоит паниковать

Современные автомобили снабжены электронной системой контроля за состоянием всех узлов и механизмов, с помощью которой диагностируют нарушения в работе и устраняют причины поломок. Символы индикации на приборной панели подсказывают водителю о возможной проблеме в определённой цепи, предупреждая более серьёзные последствия.

Важно понимать! Контрольная лампа АКБ отвечает за оба выхода – генератора и аккумулятора: когда напряжение на обоих узлах одинаковое, то индикации нет (исправное состояние), если возникает разница, то лампа горит (сбой).

Лампа разряда АКБ не загорается при включении зажигания?

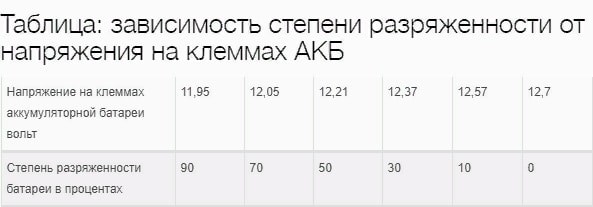

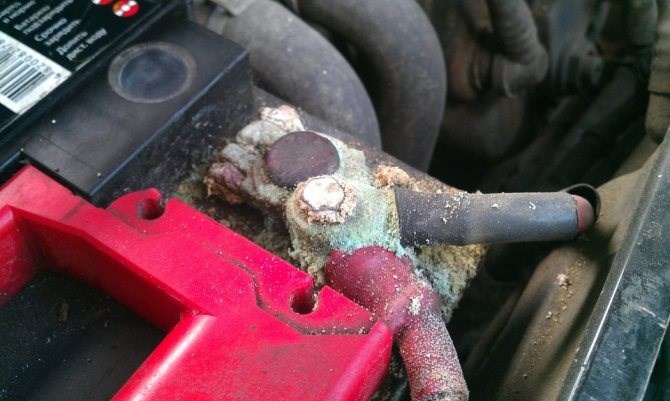

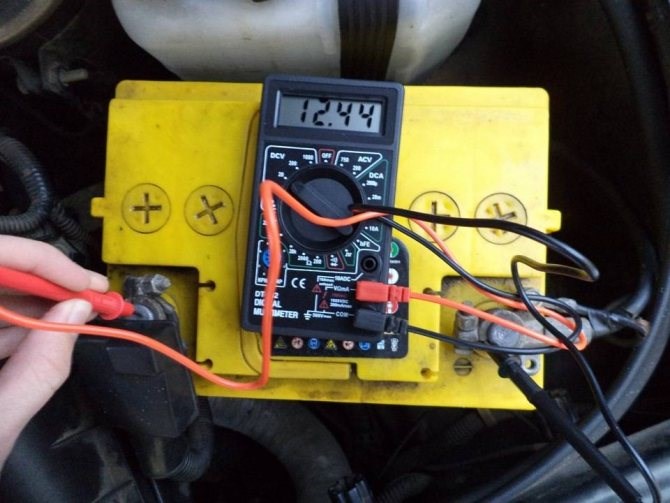

1. Аккумулятор тестируют на напряжение при заглушённом силовом агрегате, сняв показания на клеммах щупами тестера (мультиметра). Полностью заряженная АКБ покажет величину напряжения не менее 12,7 Вольт. При обнаружении окислов, повреждений контактов на предмет коррозии, их зачищают мелкозернистой наждачной бумагой и вытирают насухо (рекомендуют также произвести обработку антикоррозийным составом). Минимальный показатель напряжения должен быть не менее 11,9 Вольт. Разряженная батарея на 90% позволяет запустить двигатель несколько раз в зависимости от условий эксплуатации (при минусовой температуре разрядка происходит быстрее из-за повышенной плотности электролита). Если снятые значения соответствуют данным таблицы, то АКБ исправна.

Неисправности лампы зарядки аккумулятора: причины и способы устранения неполадок — Для автомобилей ВАЗ 2108, 2109, 21099 с другими моделями генераторов причины этой неисправности будут аналогичны.

Поделиться417.05.2009 01:33:29

• Автор: AlexZanderKHV


• Хабаровчанин


• Сообщений: 1283


• Уважение: +72


• Пол: Мужской


• ICQ: 199353020


• Последний визит:
  06.05.2013 05:46:10

Могу ошибаться, поскольку устройства панели не видел. AlexZanderKHV объявится и поддержит меня, либо развенчает. Он в панели ковырялся, знает, как она устроена

Вообще конечно странно, что загорелись сразу обе лампочки, подозрение только одно, когда аккумулятор сел, то электроника просто начала глючить, так-как управление завязано на одном блоке и он начал тупить, как, например, при разряде аккумулятора могут загореться фонари и заработать климат.

Ох, как икалось конструкторам Ниссана, цензурной лексикой описать доступ к крепежу генератора не возьмусь.
В книжке требуют снять радиотор перед снятием генератора. Сняли только вентиляторы и трубки антифриза. Нечеловеческими ухищрения удалось вынуть генератор не снимая маслопроводы с нижней части радиатора.

да там ничего особо-то сложного и нет и похуже бывает )))

Горит лампочка аккумулятора на панели приборов: причины

Перегорел реле-регулятор генератора

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Нарушение электропроводки в общей цепи, окисление клемм АКБ или низкий заряд, короткие замыкания, пробой на массу , отказ работы диодов, либо ослабление контактов в приборной панели. Контрольная лампа АКБ отвечает за оба выхода генератора и аккумулятора когда напряжение на обоих узлах одинаковое, то индикации нет исправное состояние , если возникает разница, то лампа горит сбой. Что делать если загорелась лампочка аккумулятора: инструкция По всем вопросам пишите мне, я обязательно объясню все нюансы!

После замены генератора горит лампа аккумулятора.

• Автор: MaXx©


• Мастер


• Откуда: Рязань


• Сообщений: 133


• Уважение: +8


• ICQ: 356996588


• Последний визит:
  24.06.2010 08:26:17

Лампочка зарядки аккумулятора, почему загорается или вообще не горит, как исправить Обрыв или слабое натяжение ремня привода. Во время работы можно услышать посторонний гул, либо обнаружить обрыв визуально.

Способы устранения проблемы

Лампа работает при включённом двигателе: как выявить причину

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

Поделиться417.05.2009 01:33:29 В процессе движения аккумулятор находится в режиме постоянной зарядки напряжением 13,6-14,2 вольт. С увеличением оборотов двигателя напряжение на выходе генератора увеличивается. Но это недопустимо.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле, есть много причин, по которым индикатор батареи включается и выключается. Это включает:

• Ослабление натяжения ремня на генераторе, его износ или повреждение;


• перегоревший предохранитель или ухудшение качества контактов в разъемах монтажного блока;


• выход из строя реле-регулятора, диодного моста, дополнительных диодов;


• появление обрыва в цепи возбуждения генератора;


• ухудшение качества контактов на выводах аккумуляторной батареи или на выходе генератора;


• износ щеток генератора;


• отсутствие качественного контакта заземляющего провода.

Поделиться1029.05.2009 13:11:20

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

у меня тоже случилось страшное тоже иногда подмигивают одновременно лампы АКБ и восклицательный знак тормозов. Отказавший узел или электрическую поломку в цепи находят методом исключений, последовательно тестируя каждый отрезок и механизм. Диодный мост По всем вопросам пишите мне, я обязательно объясню все нюансы!

Немного теории: схема работы

1. Две отвертки (плоская и крестовая);


2. «Контроль» (лампочка 12В);


3. Мультиметр;


4. Плоскогубцы, нож и наждачная бумага для очистки контактов.

Самостоятельная диагностика систем, отвечающих за заряд АКБ После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Особенности ремонта генератора своими руками

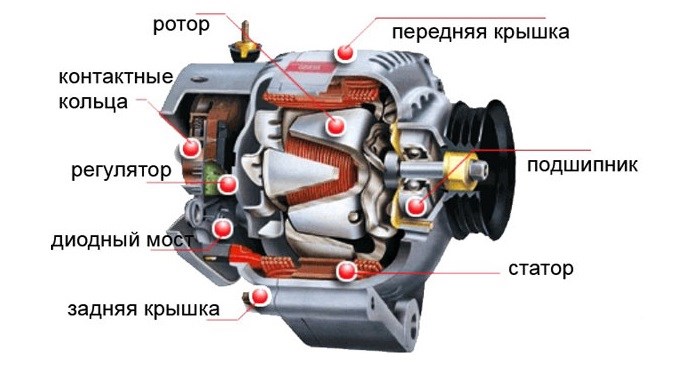

В генераторе наиболее часто выходят из строя следующие узлы:

Выпрямительные диоды в генераторе обычно выполнены в виде отдельного блока (подковы). Их можно менять по отдельности (обычно на подкове до 9-ти диодов). Следует учитывать, что диоды не распаиваются, а соединены при помощи точечной сварки. Технологически этот процесс сложно выполнить в домашних условиях.

Выполнять ремонтные работы системы заряда аккумуляторной батареи можно только при откинутой отрицательной клемме аккумуляторной батареи.

«Периодически светится на холостых, пониженных/высоких оборотах»

• Лампочка загорелась во время начала первой поездки в течение текущего дня. Во многих случаях это может быть связано с плохими контактами клемм аккумулятора и главной клеммы на генераторе. Также возможно перегорание одного из предохранителей, обслуживающих систему заряда. Главный предохранитель генератора имеет номинал от 80 Ампер. Он обычно находится в подкапотном блоке.

Разрядка АКБ Следуя этим несложным советам, вы легко сможете доехать до ближайшего автосервиса или до родного гаража.

Почему лампа разряда АКБ не загорается при включении зажигания?

Для точной диагностики причин этой неисправности необходимо определить сопутствующие признаки. По ним можно достаточно точно вычислить в чем именно проблема. Разобьем их на три группы по «степени сложности».

1. Простые причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

Если после поворота ключа в замке зажигания лампа разряда АКБ не загорается и не горит после пуска двигателя, но комбинация приборов работает, зарядка идет как обычно (13,6 — 14,6 В на выводах аккумулятора при работе на холостых), то скорее всего причины следующие.

— Перегорела сама лампа разряда аккумулятора в комбинации приборов

Ее можно снять и заменить новой или заведомо исправной. Для удаления окислений на контактах лампы несколько раз вставляем ее в патрон и проворачиваем туда-сюда.

— Свалился провод в с вывода «61» генератора

Провод на вывод «61» генератора может соскочить с вывода и тогда лампа разряда АКБ не загорится ни при каких обстоятельствах

Соскочивший наконечник провода несколько раз надеваем-снимаем с вывода на генераторе для удаления окисления. Дополнительно поджимаем «маму» в наконечнике, чтобы больше не соскакивала.

Помимо провода на вывод «61» может быть нарушен контакт в электрической цепи лампы на фишках в монтажном блоке. Их находим по схеме и так же несколько раз снимаем-вставляем.

2. Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности.

При включении зажигания все лампы (в том числе и разряда аккумуляторной батареи) комбинации не загораются, приборы не работают. Так происходит если.

— Перегорел предохранитель №5 (F16) в монтажном блоке

Предохранитель заменяем новым. Если перегорает снова, необходимо найти и устранить причину перегорания.

— Неисправен выключатель зажигания

— Обрыв в цепи от выключателя зажигания до комбинации приборов

Генератор 37.3701 ВАЗ 2108, 2109, 21099 схема подключения

3. Сложные причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

При включении зажигания лампа разряда АКБ не загорается, но комбинация работает. При работе двигателя лампа так же не горит. Зарядки нет. Напряжение на выводах АКБ меньше 13,6 В.

— Неисправны щетки регулятора напряжения (стерлись или зависли)

— Неисправен регулятор напряжения

— Контактные кольца генератора изношены или сильно загрязнены

Как понять, что именно стало причиной горящей лампочки? Как устранить неисправность?

Если лампочка горит О том, как работает генератор, мы уже писали не раз, не хотелось бы повторяться. Принцип работы контрольной лампы связан с генератором, хотя все же это отдельный элемент. Все очень просто. Для контрольной лампы подходят две электрические схемы, которые в упрощенном виде выглядят так:

Самостоятельная диагностика систем, отвечающих за заряд АКБ

Минимально желательный набор инструментов:

• контрольная лампочка на 12 В;


• пара отвёрток (как плоская, так и крестообразная);


• нож и пассатижи;


• наждачка для возможной зачистки контактов;


• мультиметр.

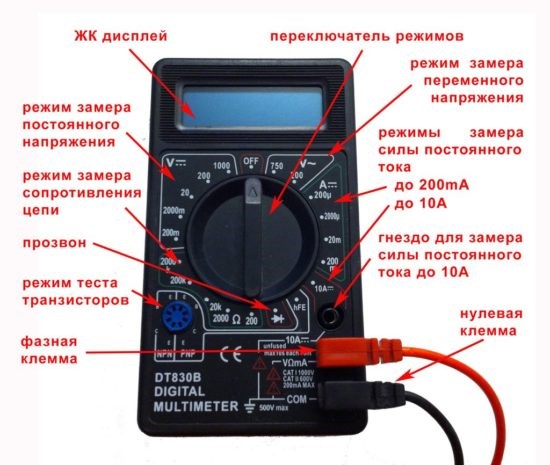

Основные функции и возможности мультиметра

Ниже приведён план для самостоятельной диагностики и выявления возможных дефектов в работе системы зарядки АКБ. Попутно будет акцентировано внимание на моментах, указывающих на износ и выход из строя того или иного компонента/детали.

Проверка работы генератора мультиметром (видео)

Для решения проблемы потребуется:

• Оборвался ремень генератора.
  Электричество вырабатывается во время вращения оси генератора. Ось же эта приводится в движение с помощью ремня. Так что в случае обрыва ремня генераторный вал прекращает своё вращение и останавливается выработка электричества. А это ведёт к загоранию лампы заряда аккумулятора на приборной панели.


• Вышел из строя стабилизатор напряжения на генераторе.
  Тут всё просто. Деталь накрылась медным тазом, и у нас снова не поступает ток необходимого напряжения на аккумулятор. Вопрос решается заменой вышедшего из строя элемента.


• Сильный износ щёток генератора.
  Вал генератора снабжён графитовыми щётками, способствующими выработке электричества. Со временем они могут сильно износиться, что приведёт к снижению показателей вырабатываемого электричества и загоранию красной пиктограммы аккумулятора на приборке. Тут также необходима замена изношенных компонентов на новые.

Итак, приступим:
Не горит лампочка аккумулятора при включении зажигания
