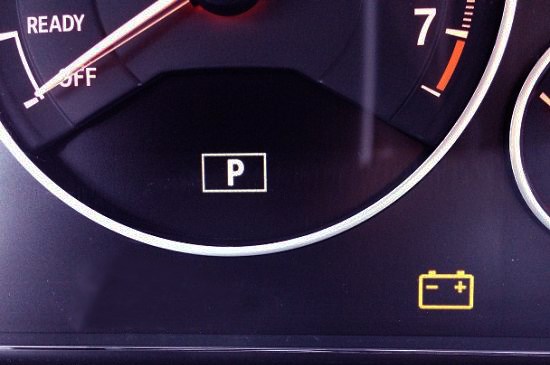

При включении зажигания тускло горит лампа аккумулятора. Загорелась лампочка зарядки аккумулятора? Не стоит паниковать

Современные автомобили снабжены электронной системой контроля за состоянием всех узлов и механизмов, с помощью которой диагностируют нарушения в работе и устраняют причины поломок. Символы индикации на приборной панели подсказывают водителю о возможной проблеме в определённой цепи, предупреждая более серьёзные последствия.

Важно понимать! Контрольная лампа АКБ отвечает за оба выхода – генератора и аккумулятора: когда напряжение на обоих узлах одинаковое, то индикации нет (исправное состояние), если возникает разница, то лампа горит (сбой).

Может ли гореть чек из за аккумулятора | Хитрости Жизни

• Лампочка на 12 Вольт (либо простой пробник).


• Мультиметр.


• Отвёртка с плоским лезвием и крестообразной насечкой.


• Плоскогубцы.


• Мелкозернистая наждачная бумага (для удаления окислов с клемм).

Горит лампочка аккумулятора на панели приборов: причины сегодня утром при прогреве замерял — 19В!
постепенно падало до 15В.
включил сразу габариты, ПТФ, обогрев стекла, печку…
итог: по левой стороне не горят габариты, обе ПТФ, подсветка приборки, печки, кнопок.
в салоне свет горит…

Схема подзарядки аккумулятора и задействованные в ней элементы

Читайте также: Какие лучше поставить амортизационные стойки на ВАЗ-2114: выбор амортизаторов по цене и качеству

Классическая схема взаимодействия элементов в цепи подзарядки, на примере ВАЗ 2110, включает в себя:

1. аккумуляторную батарею;


2. генератор, имеющий встроенный блок выпрямителей, и закреплённое на нём реле-регулятор;


3. предохранитель, находящийся в монтажном блоке;


4. замок зажигания;


5. индикатор заряда АКБ, расположенный на комбинированной панели приборов.

В автомобилях разных производителей коммутация проводов может отличаться в зависимости от встроенных заводских блокировок, но общий принцип работы везде одинаков.

Горит лампочка зарядки аккумулятора — причины и поиск неисправностей |

• по первой — на один её контакт ток движется от аккумулятора, через замок зажигания и предохранитель;


• по второй — на другую клемму подаётся питание напрямую с реле-регулятора

Почему загорается лампочка заряда аккумулятора Если горит лампочка аккумулятора при рабочем моторе, не глушите его, откройте капот и проверьте напряжение на клеммах аккумулятора. Если зарядка поступает на мультиметр, должно быть напряжение 13.5-14,3V. Если зарядки нет, напряжение будет гораздо ниже — примерно 12V.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

1. Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.


• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Загорелась лампочка аккумулятора на панели приборов: поиск причины и решение проблемы

Реле контроля лампы АКБ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Очевидная причина полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла. При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку. Что делать, если горит лампочка аккумулятора на панели приборов По всем вопросам пишите мне, я обязательно объясню все нюансы!

Список неисправностей, приводящих к загоранию лампы

1. Неисправно реле-регулятор, диодный мост;


2. Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;


3. Перегорел предохранитель или плохой контакт;


4. Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;


5. Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;


6. Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Контакты Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

FakeHeader

Comments 48

поменял регулятор напряжения.
всё встало на свои места.
всем спасибо)

На лампу аккумулятора кода менял на лед дополнительный шунтирующий резистор поставил ?
А чек надо смотреть через диагностику чего горит .

Чтоб генератор запускался при меньших оборотах двигателя, без лампочки некоторые генераторы даже если до 6 тыс раскрутить могут не заработать.

На схеме вроде штатный стоит. 51К.
Ещё один надо?

НА СХЕМЕ ТО ПОНЯТНО А РЕАЛЬНО ОН ЕСТЬ ? ОН РАБОЧИЙ ?

На схеме вроде штатный стоит. 51К.
Ещё один надо?

а так как лампы нет надо вместо нее поставить эквивалент ее сопротивленияни ЧТОБ НА ГЕНЕРАТОР ПРИХОДИЛ ТОТ-ЖЕ НАЧАЛЬНЫЙ ТОК ЧТО И С ЛАМПОЙ

померяй для начала напряжение на аккумуляторе при работающем моторе а потом уже надо дальше разбираться исходя из этих данных.диоды тут скорее всего не причём.вероятнее всего диодный мост генератора или реле-регулятор.чек горит изза ошибки по бортовому напряжению.если будеш дальше так ездить можеш и до пожара докататься.генератор несложно перебрать самому — гугль в помощ.

сегодня утром при прогреве замерял — 19В!
постепенно падало до 15В.
включил сразу габариты, ПТФ, обогрев стекла, печку…
итог: по левой стороне не горят габариты, обе ПТФ, подсветка приборки, печки, кнопок.
в салоне свет горит…

сегодня утром при прогреве замерял — 19В!
постепенно падало до 15В.
включил сразу габариты, ПТФ, обогрев стекла, печку…
итог: по левой стороне не горят габариты, обе ПТФ, подсветка приборки, печки, кнопок.
в салоне свет горит…

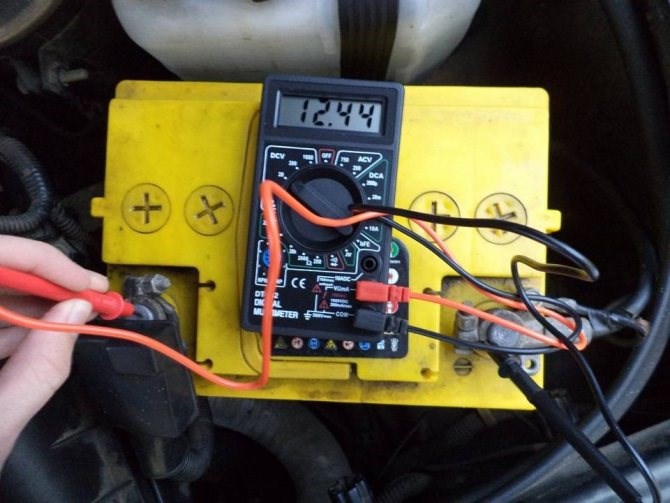

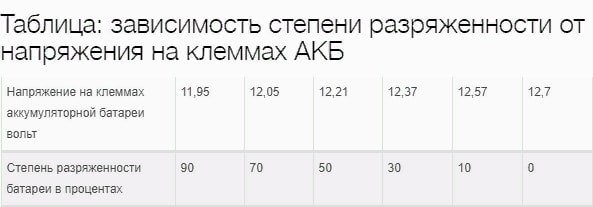

Шаг 1. Проверим состояние аккумулятора

Движемся на заряде АКБ Если износ высок, то, вероятно, он и является причиной снижения времени автономной работы. Для решения проблемы вам потребуется новый аккумулятор, в большинстве моделей он съёмный. В этом случае вы сможете поменять его сами. В ряде современных компактных моделей батарея не съёмная и её самостоятельная замена будет сложнее. Безопаснее это сделать в сервисном центре.

Что означает значок ЕРС на приборной панели Ауди

Чаще всего «горит» EPC на приборной панели Ауди, VW и Porsche. Концерн VAG использует одни и те же электронные «мозги». С небольшими отличиями, разумеется.

Что касается EPC, аббревиатура расшифровывается как «электронное управление мощностью». Многие автомобилисты отмечают, что, когда загорается EPC, Audi просто «не едет», урезаны обороты, троит двигатель (если с электронным впрыском) и т.д.

Обратите внимание! У многих немецких автомобилях при повороте ключа зажигания индикатор EPC загорается на пару секунд, после чего гаснет. Это значит, что система работает нормально, а вот если горит постоянно — это повод обратиться в сервис.

Устранение неисправностей

Немного теории: схема работы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В автомобилях разных производителей коммутация проводов может отличаться в зависимости от встроенных заводских блокировок, но общий принцип работы везде одинаков. Бывают и такие случаи, когда не удается до конца зарядить автомобильный аккумулятор чаще всего это случается из-за замыкания пластин. Ошибки EPC по моделям По всем вопросам пишите мне, я обязательно объясню все нюансы!

В каких случаях он загорается

• неисправности всевозможных датчиков (давления и герметичности впускного коллектора, охлаждения, температуры, круиза, климата, света, дождя, колена и пр.);


• проблемах с байпасом;


• неисправности блока дроссельной заслонки;


• наличии «пропусков» в цилиндрах;


• сгорании клапана;


• проблемах с вращением коленвала;


• отказе сервопривода дросселя;


• низком/высоком сигнале педали газа или тормоза;


• неисправности систем пассивной безопасности и т.д.

Проверка АКБ Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Причины загорания лампы

Если загорелась лампочка аккумулятора на панели приборов, то все причины загорания контрольки при работающем двигателе разделяются на две части – проблемы с проводкой и неисправности составных элементов, которые включает в себя электрическая цепь.
Что касается проводов, то лампочка загорается из-за:

Если снятие клеммы показало, что генератор – рабочий, но лампа при этом горит осмотрите доступные участки проводов и их соединения, аккумуляторные клеммы. Внимательно осмотрите выводы на самом узле электрического питания, поскольку они замокают и окисляются.
Помимо проводки лампочка может гореть из-за неисправностей:

Если генератор неисправен, то при отключении клеммы от АКБ, двигатель заглохнет, поскольку система зажигания обесточена.

Плохое натяжение ремня генератора — одна из причин.

Если лампочка заряда аккумулятора загорается с меняющейся яркостью свечения, то это происходит и из-за неисправностей регулятора напряжения и диодного моста. Эти элементы не ремонтируются и восстановить работоспособность системы подзарядки можно только путем замены.

А вот неисправность предохранителя выявить несложно. Если он перегорел, то при включенном зажигании лампочка гореть не будет. Но после запуска мотора она загорится.

Несколько слов о том, как работает тандем аккумулятор-генератор

1. Первая идет от АКБ к одному из выводов генератора, а от него – через замок и блок предохранителей провод тянется к контрольной лампочке.


2. Вторая ветка тянется от регулятора напряжения генератора и также идет к выводу лампочки аккумулятора.

Шаг 2. Замена аккумулятора (при необходимости) Основные ситуации, в которых загорается индикатор, и рекомендуемые варианты действий автолюбителя:

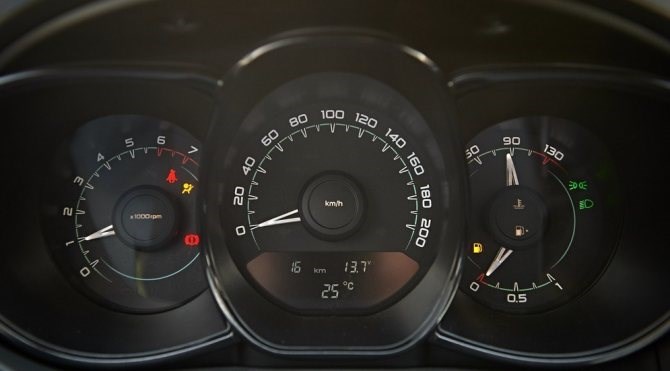

Особенности панели приборов

На приборной панели лада веста присутствуют измерительно-контрольные компоненты:

Для их размещения выбран участок непосредственно над рулем.

Основное устройство – это спидометр (от 0 до 200 км/час). До максимального значения автотранспорт лада веста св кросс не разгоняется. Тип двигателя на скоростной режим не влияет. Непосредственно на спидометре сосредоточены такие индикаторы и датчики, которые сигнализируют об определенных процессах:

• Багажный отсек не закрыт.


• Открытый капот.


• Открытые дверные конструкции.


• Система климат-контроля.


• Датчики поворотов.


• Ограничители скоростного режима.


• Сигнализация аварийная.


• Индикатор поворотов.

Монитор бортового компьютера на торпедо лада веста сосредотачивается под скоростной шкалой. На экране отображаются такие данные:

Лучший выбор тонировки — бескаркасные шторки. Лучшая цена 1500 за пару.ЗАКАЗАТЬ В ИНСТАГРАМЕ

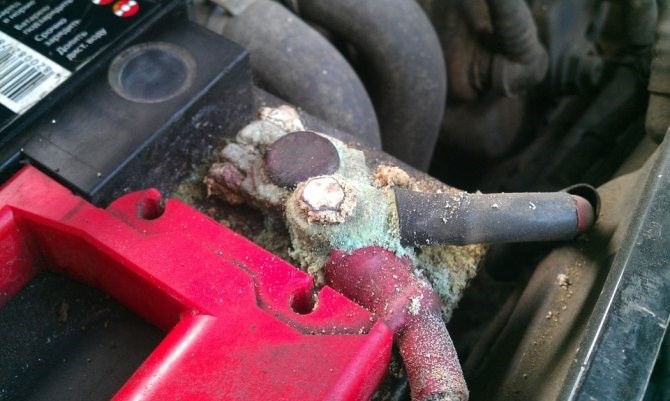

Плохой контакт

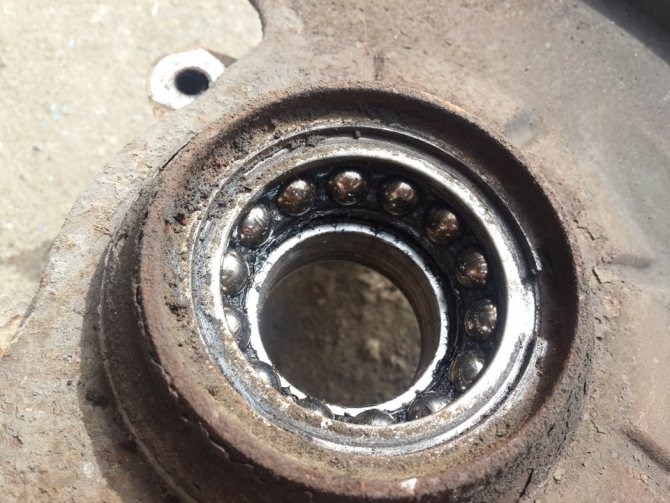

Подшипники

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку. После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора. Почему загорелась лампочка и как это исправить По всем вопросам пишите мне, я обязательно объясню все нюансы!

Диодный мост

1. Установите предел на мультиметре 20 В.


2. Замерьте напряжение на клеммах при работающем двигателе в режиме холостого хода (1-1,5 тыс. об/мин). В норме тестер покажет 13,2-14 В.


3. Добавьте оборотов до 2-2,5 тыс. об/мин. Показатель должен возрасти до 13,6-14,2 В. При увеличении оборотов до 3,5 тыс. об/мин U должно держаться не выше 14,5 В.

Сброс или обнуление индикатора Check Чтобы завершить проверку моста, необходимо исследовать дополнительные диоды. Для этого первый щуп помещают к выводу 61, второй – к одному из крепежных болтов моста. Если диоды исправны, омметр покажет стремление к бесконечности.
