Противотуманные фары ВАЗ 2110: выбор и установка
Как и всякий современный автомобиль, ВАЗовская «десятка» постоянно совершенствовалась в процессе массового выпуска. Однако, все модификации касались изначально установленных узлов и агрегатов транспортного средства. Например, во внешне освещение автомобиля передние противотуманные фары не входили, но в электрической схеме устанавливалось и реле, и кнопка управления ПТФ.
Стоп-сигналы или стоп-сигналы являются вторым компонентом задних фонарей. Они загораются, когда водитель нажимает педаль тормоза. Необходимо отметить, что свет сигнала остановки или тормоза ярче света задней лампы. Как и маяки, этот компонент устанавливается парами. Кстати, в случае отказа стоп-сигналов или стоп-сигналов водитель сигнализирует рукой, что он хочет остановиться.

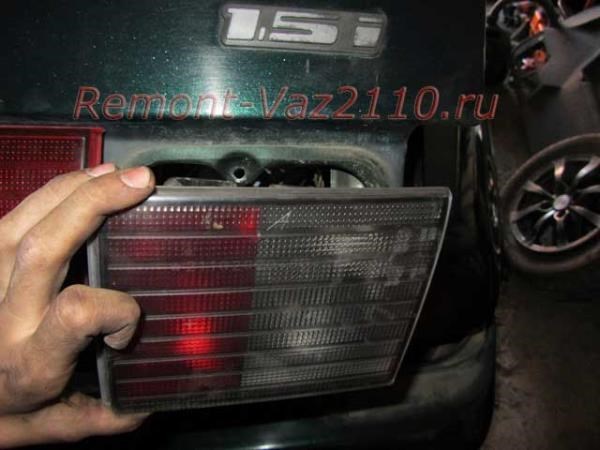

Справочно: в задних блок-фарах лампа габаритных огней имела вторую нить накаливания, которая выполняла функцию противотуманных фонарей. Она приводилась в действие с помощью кнопки на передней панели и позволяла улучшить видимость автомобиля в условиях плохой видимости для других участников движения, едущих сзади.

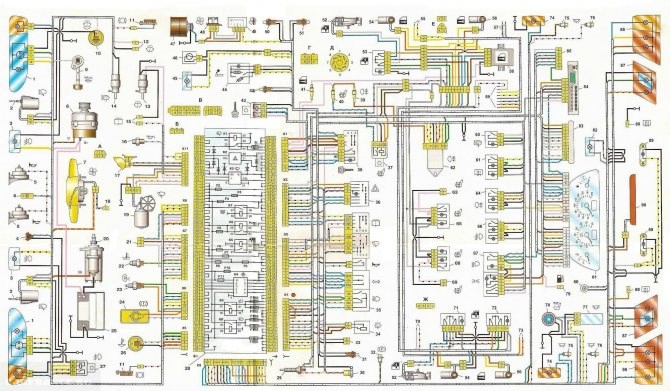

Подключение противотуманных фар на ВАЗ 2110: кнопка включения противотуманок, схема, фото и видео
- Плавкий предохранитель задних ПТФ маркируется F20 и рассчитан на силу тока в 7,5А;
- За защиту передней правой противотуманки отвечает предохранитель F4 на 10А;
- За защиту передней левой противотуманки отвечает предохранитель F 14 на 10А.
Размеры птф ваз 2110 Замена лампы на этом завершена. Как правило, на данную операцию даже у новичков уходит несколько минут.
Не работают задние стоп сигналы ваз 2110
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.
F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.
F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.
F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.
Почему не работают противотуманки
Тест проводки на неработающих стоп-сигналах (проверка масса)
Не работают противотуманки ВАЗ 2115, 2114: основные причины неисправности и их устранение
- 6 – монтажный блок предохранителей;
- 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
- 19 – лампы, загорающиеся при нажатии на педаль тормоза.
Габариты ВАЗ 2110: передние и задние Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!
Основные причины неисправности ПТФ
Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:
- перегорел предохранитель;
- перегорела(и) лампочка(и);
- произошло окисление контактов;
- пропал контакт с «массой»;
- вышла из строя кнопка;
- вышло из строя реле.
Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.
И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.
Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.
Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.
При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.
Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.
Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.
Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.
Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.
Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.
Регулировка
- Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).
- Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).
Установка в бампер Проблемы с автомобильной оптикой можно разделить на неисправности механического и электрического характера.

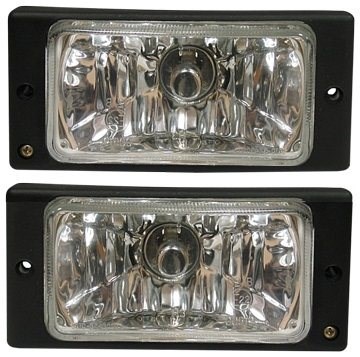

Готовые комплекты ПТФ
На сегодняшний день в продаже можно встретить 2 вида противотуманок, у которых световое пятно формируется:
Совет: Изготовление наклеек на фары позволит защитить линзы от повреждений.
Какие из них выбрать – зависит не только от вашего желания, но и от комплектации набора.
В частности, для установки ПТФ потребуется:
- Полное соответствие комплекта вашей модели автомобиля (в данном случае ВАЗ 2110);
- Система регулировки удобная в обращении (имеется ввиду – без снятия бампера или частичной разборки самой фары);
- Наглядная инструкция о том, как подключить противотуманные фары на ВАЗ 2110.
Обратите внимание!
Только специально сконструированные для ВАЗ 2110 протовотуманки можно установить на автомобиль без каких-либо кузовных работ.
К числу производителей, чьи изделия максимально просты в установке, относятся немецкая Bosch и отечественный «Завод Автосвет», цена изделий которого существенно дешевле.
Итак, мы с вами выяснили, что автомобили семейства 2110 могут отличаться способом установки ПТФ из-за технических особенностей панели приборов и переднего бампера.
Все остальное (монтаж фар и их интеграция в электросхему) не создадут проблем, поскольку:
- Автопроизводитель максимально подготовил транспортное средство для установки ПТФ;
- Самостоятельная работа займет всего 1,5-2 часа чистого времени.
Не работает реле ПТФ
- Вставляем медные разъемы проводов из комплекта согласно прилагаемой схемы;
- Отдельно выводим провод для кнопки в панель приборов и устанавливаем ее;
- Прокладываем провода через перегородку в подкапотное пространство;
- Собираем блок предохранителей обратно.
Особенности работы ПТФ Кнопка включения противотуманных фар также может оказаться причиной, которой они не работают. Замена кнопки включения и выключения ПТФ ВАЗ 2114 выполняется довольно легко.
Регулировка
Раз в год должна выполняться регулировка ближнего света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.
Ниже подробно рассмотрим, как отрегулировать ближний свет фар:
- Нужно найти ровную площадку со стеной, которая будет служить экраном.
- Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
- На экране надо начертить горизонтальную линию на уровне 600 мм, а также вторую линию на 75 мм ниже первой.
- Затем нужно начертить три вертикальные линии – две крайние линии должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
- Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
- Одну из фар надо закрыть картонкой или листом фанеры.

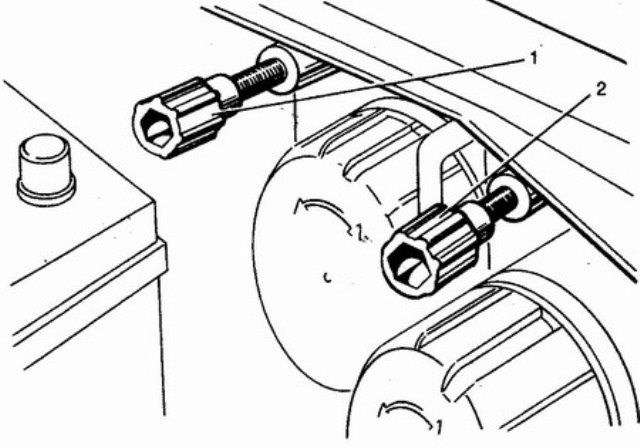

Регулировочные винты
- Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
- Далее надо точно так же отрегулировать вторую блок-фару.
Вот, собственно, и вся информация о том, как настроить ближний свет фар.
| Светодиодные | Ксеноновые | Галогенные | |
| Яркость | До 2000 Лм | До 3300 | До 1550 |
| Долговечность | 50 000 часов | 3000 часов | 1500 часов |
| Цветовая температура | 4300-8500 К | 4300-8500 К | 3300 К |
| Цена ламп | От 10 у.е. | От 30-40 у.е. | От 20-30 у.е. |
Вопрос цвета стекла для противотуманных фар
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
Зачем нужны противотуманки
Распространенные проблемы с оптикой и способы их устранения
- Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора.
- Затем надо снять заглушку, расположенную ближе к крылу.
- Далее нужно отстегнуть пружинный фиксатор, который прижимает лампочку к корпусу блок-фары.
Предохранитель 5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
