Ауди 80 не Горят Фонари Заднего Хода – Электрическая схема
Электросхема ауди 80 б3
Приведенные таблицы является универсальными. На определенных моделях Audi 80 и Audi 90 могут отсутствовать некоторые узлы либо отдельные системы. Также возможно частичное несовпадение указанных предохранителей и номиналов с установленными предохранителями на Вашей машине. Сверяйте с Вашим описанием на задней стороне защитной крышки.
Общее расположение электронных блоков управления в салоне
- Бортовой компьютер/ блок автоматической диагностики систем автомобиля;
- Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;
- Электронный блок управления кондиционером;
- Датчик положения (высоты) автомобиля над уровнем моря;
- Электронный блок управления зажиганием;
- Зуммер выключения автоматического режима работы коробки передач;
- Панель управления кондиционером;
- Реле питания электропривода сидений.
- Электронный блок управления электроприводом сидений;
- Дополнительный монтажный блок;
- Блок активации подушки безопасности;
- Подушка безопасности;
- Электронный блок управления автоматической коробки передач;
- Прерыватель аварийной световой сигнализации (указателей поворота);
- Контактные разъемы системы диагностики;
- Контактный разъем противотуманных фар.
В ауди 80 б3 есть два основных блока реле и предохранителей. Один находится под капотом, около дворников. Второй под приборной панелью в салоне.
Монтажный блок реле в салоне
Расшифровка для автомобилей выпущенные до 1989 года
| № реле на рисунке выше | Название |
| 1 | Реле ABS |
| 2 | Реле сигнализатора не пристегнутого ремня безопасности |
| 3 | Реле системы внутреннего освещения |
| 4 | Реле муфты кондиционера |
| 5 | |
| 6 | Реле фар головного освещения |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Реле обратного тока (электроприводов сидений и зеркал заднего вида) |
| 13 | Реле обогревателя сиденья переднего пассажира |
| 14 | Реле обогревателя сиденья водителя |
| 15 16 | Реле электропривода люка и стеклоподъёмников |
| 17 | — |
| 18 | — |
Расшифровка для автомобилей выпущенные после 1989 года
| № реле на рисунке выше | Название |
| 1 | Реле ABS |
| 2 | Реле сигнализатора не пристегнутого ремня безопасности |
| 3 | Реле системы внутреннего освещения |
| 4 | Реле муфты кондиционера |
| 5 | Реле очистителя/ омывателя ветрового стекла* |
| 6 | Реле фар головного освещения |
| 7 | |
| 8 | — |
| 9 | Реле автоматической блокировки переключения передач |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Реле обогревателя сиденья переднего пассажира |
| 14 | Реле обогревателя сиденья водителя |
| 15 16 | Реле электропривода люка и стекло подъёмников |
| 17 | Реле световой сигнализации противоугонной системы |
| 18 | Реле обратного тока (электроприводов сидений и зеркал заднего вида) |
Предохранители Ауди 80 Б3: расположение блока, схема и распиновка
Таблица для моделей Audi 80, 90 до 1989 г
Цветная схема электрооборудования Audi (80 B4 и B3, 100 C3, A6 C4 и C5) с описанием проводки
Электросхема ауди 80 б3 — Авто-ремонт Предохранители и реле Audi 80 расположены в нише подкапотного пространства , возле правой стойки и защищены крышкой.
Проверка работоспособности

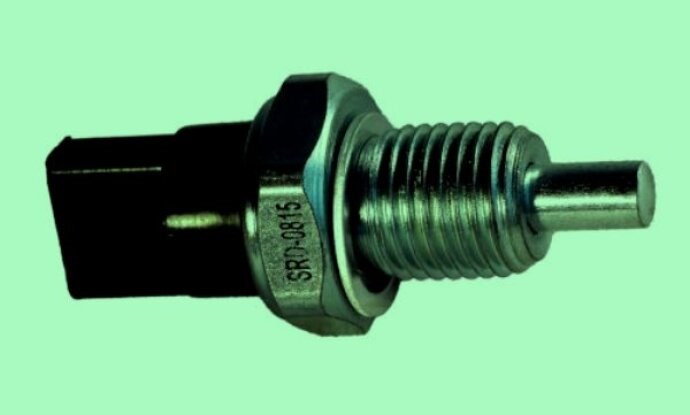

Для диагностики работоспособности устройства вам понадобится загнать авто на яму или эстакаду, чтобы получить доступ к ДЗХ. Процедура проверки осуществляется с помощью тестера — омметра. Как вариант, можно использовать мультиметр, только настроить его в режим измерения Ом.
Тестирование девайса осуществляется следующим образом:
- Сначала необходимо добраться до ДЗХ и отключить разъем, подключенный к нему.
- Затем к штекеру девайса нужно будет подсоединить щупы тестера, после чего прибор настраивается в режим замера сопротивления.
- Включите зажигание и переведите рычаг трансмиссии в режим задней передачи.
- Запустите силовой агрегат и посмотрите на дисплей тестера. Если показания, выдаваемые на экран, составляют 0 Ом, при этом тестер подал соответствующий звуковой сигнал, это свидетельствует о том, что устройство полностью работоспособное. Если фары заднего хода не включаются, то проверяйте лампочки, предохранитель, цепь подключения, а также контакты.
- Если же тестер в результате проверки показал бесконечность, то это говорит о том, что контроллер вышел из строя, соответственно, его надо менять (автор видео о диагностике и замене — Игорь К).
Схема реле ауди 80 б4. Дополнительный блок реле в салоне
- Водитель переключает рычаг трансмиссии в положение активации задней скорости.
- При этом вилка переключения рычага коробки передач прижимается к контроллеру.
- Далее, устройство осуществляет замыкание кабеля на массу.
- После этого осуществляется активация источника освещения, установленного в задних фонарях, который предупреждает других водителей о том, что автомобиль начал движение задним ходом.
Предохранители и реле Audi 80 90 B3, схема и описание Ремонт датчика заднего хода нецелесообразен. Корпус герметичен, после его вскрытия и приведения в порядок контактной группы, восстановить конструкцию до заводского состояния будет невозможно. Узел недорогой, особенно на автомобилях отечественного производства. Поэтому замена не будет слишком затратной.
