Подсветка салона ВАЗ 2114 устройство, ремонт и модернизация

Все электрическое освещение салона можно условно поделить на следующие составляющие компоненты:

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);


• главный плафон освещения салона ваз 2114;


• лампы для индивидуальной подсветки;


• подсветка бардачков и прикуривателя.

Самым главным и основным источником света из всех перечисленных выше элементов является именно плафон ваз 2114. Он смонтирован на потолке салона в передней его части и включается при помощи концевых выключателей, расположенных во всех дверях автомобиля. При открытии даже одной двери лампочка моментально загорается, а при всех закрытых дверях — выключается.

Кроме этого, возможно и принудительное включение/отключение плафона при помощи специальных кнопок, расположенных на боковых стойках.

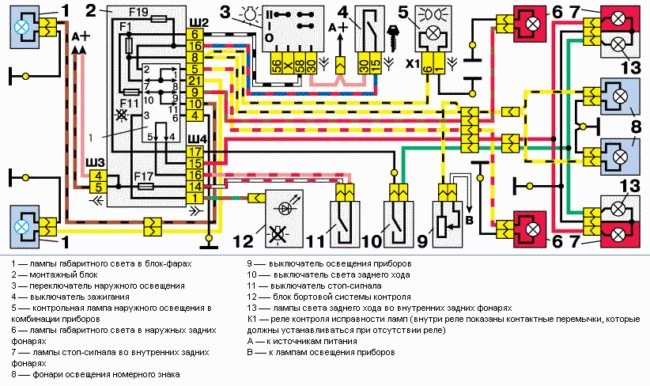

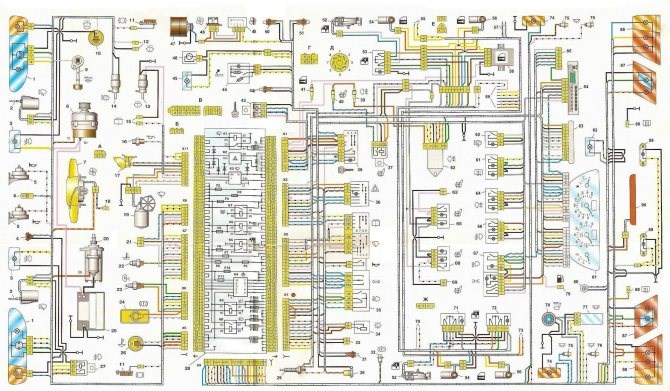

Схема электрооборудования автомобиля ВАЗ–21213

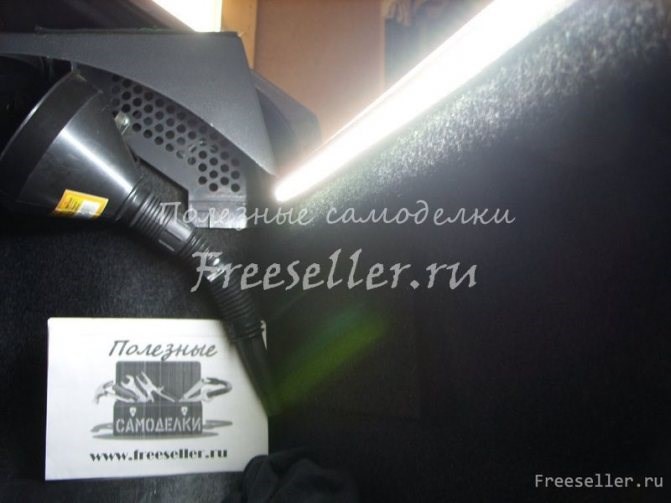

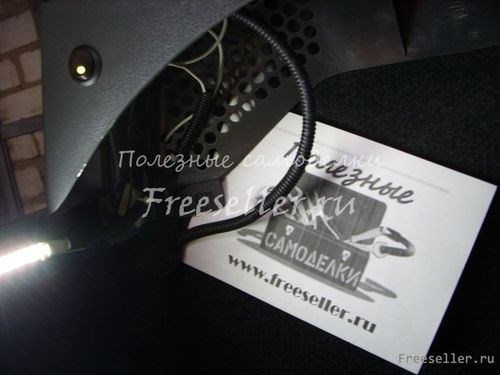

• кнопка с индикацией – 1шт.;


• лента светодиодная влагозащищенная 120 св.д/м – 1м.;


• отрезки проводов;


• термоусадочная трубка;


• отрезок гофрированной трубки;


• предохранитель 5А.

Не работает свет в салоне ВАЗ-2115 возможные причины F25 (10 А) — освещение салона, тормозные лампы. Если стоп-сигналы не работают и этот предохранитель исправен, проблема может быть в самих лампах и их разъемах или в выключателе стоп-сигналов в педальном блоке.

Какие лампочки стоят в плафонах

В плафон освещения салона ВАЗ 2107 производитель устанавливал лампы накаливания C5W (АС12-5-1) мощностью 5 Вт.

Всего таких ламп две, поскольку фонарей два, расположены они на стойках между передними и задними сидениями и оснащены встроенными переключателями режимов (см. раздел «Схема подключения»).

Посмотреть типы всех ламп, используемых в ВАЗ 2107, можно в статье «Какие лампочки стоят в фарах ВАЗ 2107 и какие лучше поставить»

Возможные неисправности и их устранение

Схема подключения фонарей освещения салона на ВАЗ 2107 довольно проста, а потому и неисправностей будет немного, и все относительно легко устранимы. Вот те из них, которые можно устранить своими силами:

• сгорела лампочка;


• перегорел предохранитель;


• вышел из строя один из концевых выключателей, расположенных в стойках дверей;


• вышел из строя встроенный в плафон переключатель;


• неисправность проводки.

Будем устранять их все, начиная с самых простых.

Как заменить лампы

Для начала разберемся с заменой лампочек в плафонах освещения – это самая простая процедура, а неисправность наиболее распространенная.

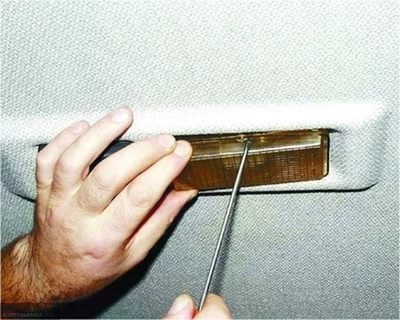

Фонарь освещения салона крепится на двух пружинных защелках, расположенных сверху и снизу. Берем отвертку, поддеваем верхнюю или нижнюю часть плафона и аккуратно отжимаем, пока защелка не выйдет из паза в кузове.

После этого фонарь легко снимется и повиснет на трех проводах

Находим лампочку и снимаем ее, вытолкнув в сторону.

Вставляем на место новую, проверяем, защелкиваем фонарь на место.

Расположение предохранителя

Следующая по сложности устранения неисправность – выход из строя предохранителя (вставки). Нужно только знать, какого и где его найти. Расположен предохранитель, отвечающий за освещение салона, в монтажном блоке, а сам блок — в моторном отсеке, сразу за лобовым стеклом напротив кресла пассажира. На фото ниже он помечен цифрой 5 и закрыт защитной крышкой.

В зависимости от модификации и года выпуска автомобиль может быть оснащен одним из двух видов монтажных блоков. Устройство старого образца выглядит так:

Нумерация предохранителей (всего их 17) для старого образца ведется по порядку слева направо:

Чем руководствовались разработчики ВАЗ 2107, непонятно, но в новом образце найти логику в нумерации вставок довольно сложно.

В обеих модификациях за освещение салона отвечает вставка F11 номиналом 8 (старый блок) или 10 (новый блок) ампер.

Но прежде чем лезть в монтажный блок, попробуем определить исправность вставки логически. Кроме фонарей освещения салона, вставка питает лампы сигнала торможения (стоп-сигналы) и лампу освещения багажника.

Если они работают, то предохранитель наверняка исправен, и под капот можно пока не лезть. Если не работают – лезем под капот, вскрываем монтажный блок и проверяем исправность вставки.

Подсветка дверей ваз 2107

Плафон

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту. Прежде чем отключить провода от плафона, их нужно промаркировать или записать расцветку, чтобы потом правильно собрать схему и ничего не перепутать. Подсветка салона ВАЗ 2114: устройство, ремонт и модернизация По всем вопросам пишите мне, я обязательно объясню все нюансы!

ВАЗ 2114: не горит свет в салоне – ТОП 3 причины

• малярный скотч;


• острый нож (можно канцелярский);


• гаечный ключ на 12;


• набор отверток;


• карандаш или маркер для нанесения отметок.

Ближний свет на ниве — ВАЗ — Все Вместе

Неоднократно, причиной неисправности становился сам плафон, где просто поплавилась контактная группа и замкнула, что вызвало перегорание или сгоревший предохранитель.

Лампочка

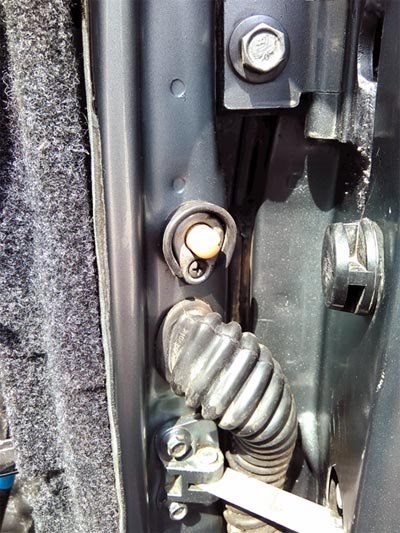

Принцип срабатывания элементов света в салоне работает просто. Со всех сторон на стойках кузова предусмотрены концевики.

Эта маленькая деталь при открывании двери ведет к размыканию контакта, что дает сигнал к включению освещения. При открытии двери на 2114 включается только основной плафон. Частое открытие двери и постоянное срабатывание лампочки ведет к ее постепенному износу.

Как только ресурс лампочки заканчивается – она перегорает. Проверку целостности лампочки можно провести самостоятельно. Достаточно поддеть пластиковую крышку основного источника света и внутренности осветителя будут перед Вашими глазами.

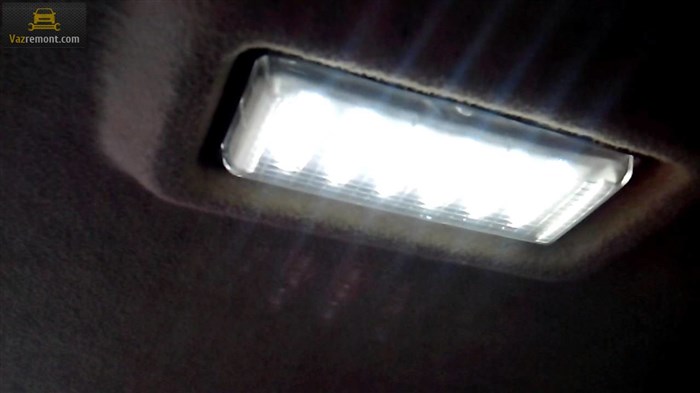

Стандартный вариант лампы – AVS Vegas 12V. При желании вместо стандартной лампочки накаливания можно внедрить светодиодные элементы. На фото выше представлен как раз этот вариант.

В водительском фонаре освещения предусмотрена немного другая форма лампочки с цоколем – r5w мощностью 5 Ватт.

Меняется она немного сложнее. Необходимо с помощью отвертки поддеть корпус «рыбьего глаза», после чего снять колодку проводов. Далее нажимаем на фиксаторы по обе стороны корпуса и вынимаем цоколь r5w.

Если после процедуры замены не работает освещение салона ВАЗ 2114 – проверяйте проводку.
